Contrôle avancé du bras par 5 joints .

(Cette technique s'inspire de propositions et de réalisations de Chris Landerth pour le film Bingo réalisé par Alias Wavefront sur Maya Version 2.0 en 1999)

Les 5 joints.

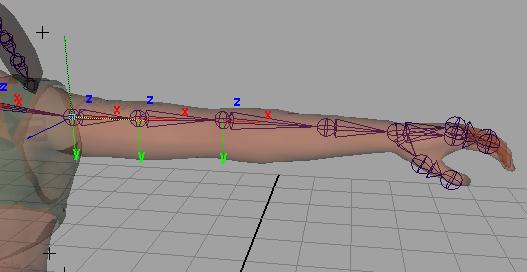

Afin d'éviter les problèmes de torsions de peau aux joints de l'épaule, du coude et du poignet, il est préférable de préparer un squelette de bras de ce type :

• La rotation du bras se fera en rotationYZ

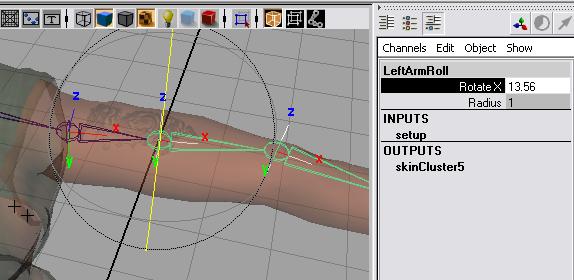

• La torsion du bras se fera en rotate X du joint secondaire du bras :
•
• La rotation de l'avant bras se fera par rapport aux Y du joint du coude

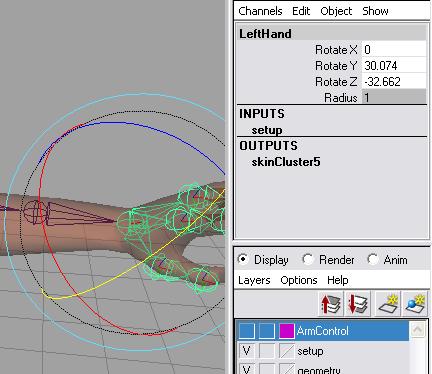

• La rotation de la main par rapport aux axes YZ de l'os du poignet :

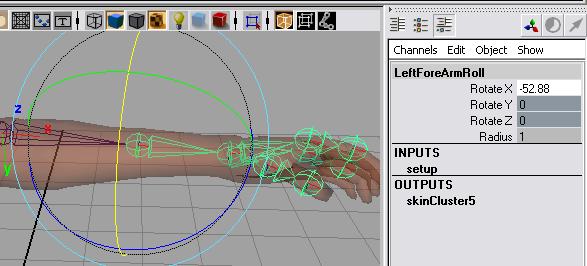

• La rotation du poignet correspondant à la rotation du cubitus autour du radius se fera par la rotation en X du joint ajouter de l'avant bras :

Contrôle de ces joints par un double squelette

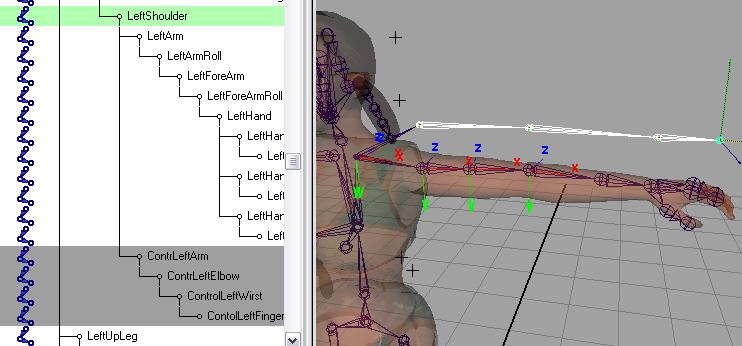

Il sagit d'ajouter au squelette du bras une suite de joints "simplifiés".

Chacun des joints simplifiés commandent les 5 joints du bras.

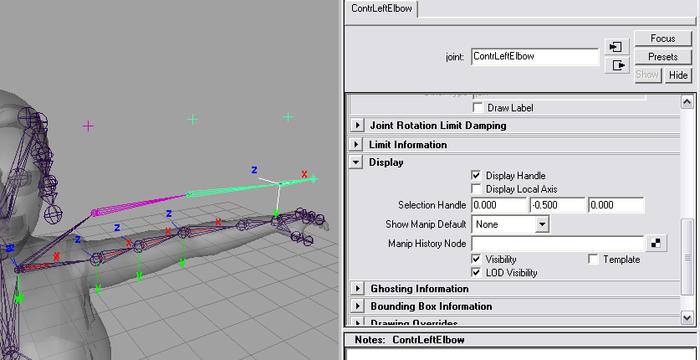

Pour mieux séléctioner ces contrôleurs de rotation pour chaque joint du bras de contrôle on activera display handle en veillant à déplacer l'handle dans l'espace (ici, Y=-0.5) :

L'épaule :

• Séléctionnez joint de contôle de l'épaule
• Activez Windows->GeneralEditors->Connexion editor
• Séléctionnez le joint du bras
• Dans la fenetre connexion éditor cliquez sur le bouton reload right

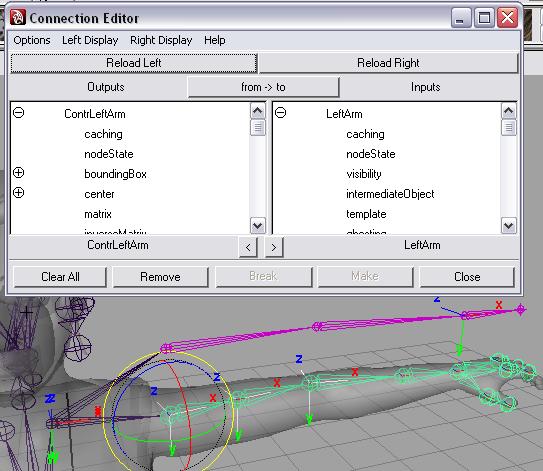

• Vous obtenez :
• La Rotation du bras en Y et Z est commandée par la rotation YZ du Bras de Contôle :
•
• Pour la torsion du bras, c'est la rotation en X du Contôleur du bras qui sera connectée avec la rotation en X du second joinr du bras :

Le coude

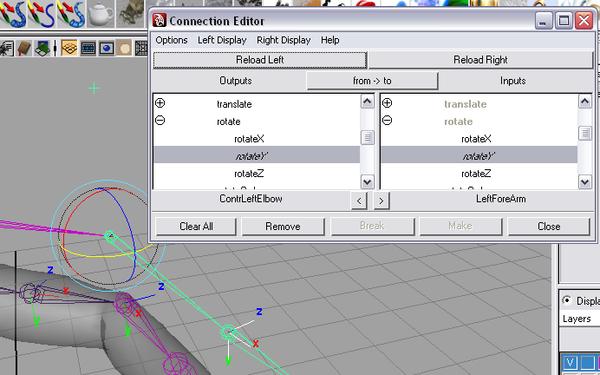

La rotation se fait seulement en Y. il suffit de connecter le contôle du coude au coude :

La main :

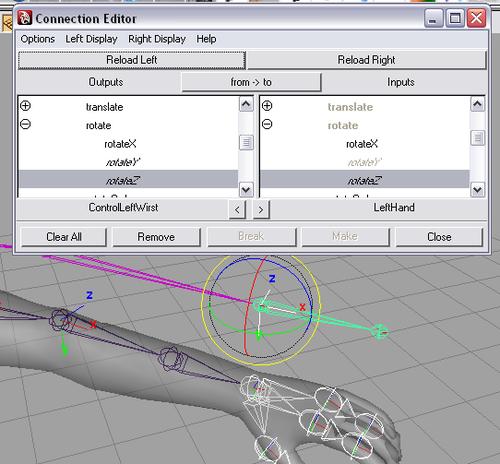

Le joint de contôle du poignet est connecté en rotation Y et Z à la rotation Y et Z de la main.

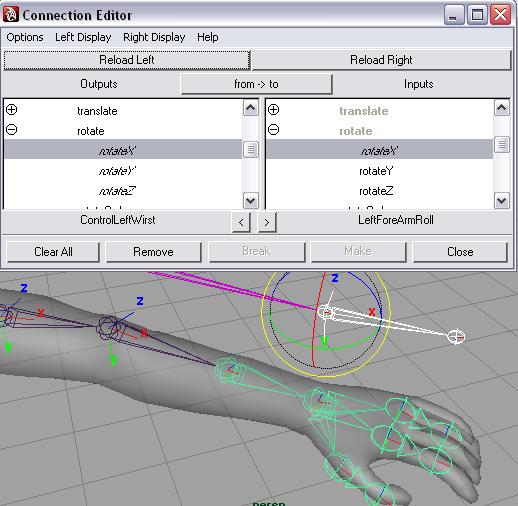

Le joint de contôle du poignet est connecté en rotation X à la rotation X de l'avant bras :

Connexion du squelette de contrôle avec le squelette du bras .

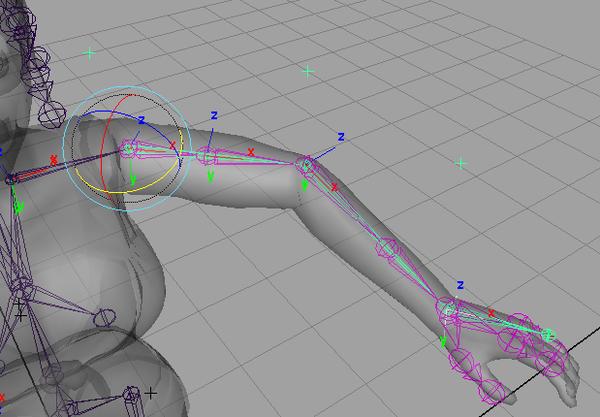

La fonction de Constrain Point attachera les joints de l'épaule, du coude et de la main au squelette du bras. Il suffit d'activer les handles pour commender les animations des parties du bras.
