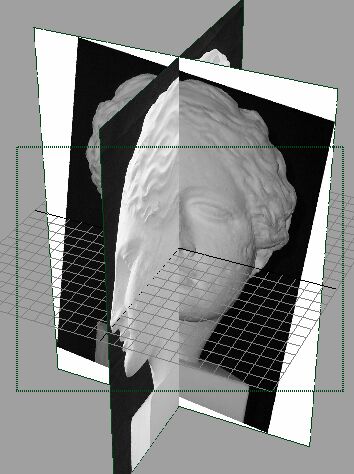

CREATION D'IMAGES PLANES EN VUE DE FRONT ET EN VUE DE COTE :

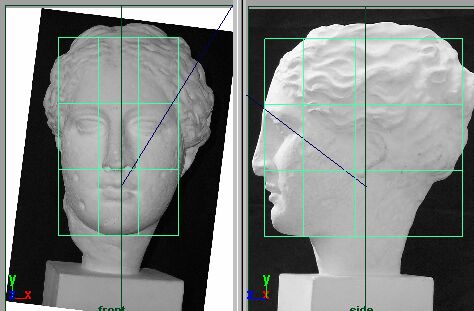

MISE EN PLACE D"UN CUBE DE BASE (DIVISION 3 #3

avec déplacement des vertex pour être adapté aux formes du visage :

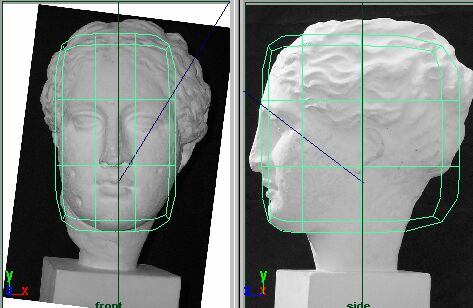

On peuttransformer ce polygone en subdivision de surface:

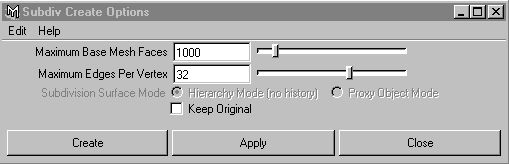

Séléctionnez le polygone puis sous subdivsurface->create Subdiv :

DEFINITION DES SUBDIVISIONS EN FONCTION DE LA FORME :

Par le marking menu disponible en cliquant prés de la subdivision on choisiera le mode POLYMODE.

La topologie de la subdivision peut être changée avec un grand control : il suffit d'intervenir sur les éléments du polygone ou encore de subdiviser les facettes :

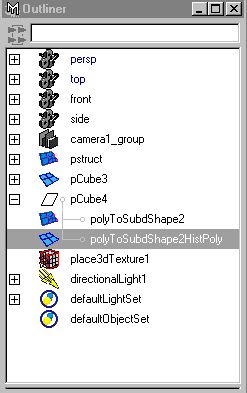

En mode polygonale, vous avez accès aux attributs de la forme polygonale, en séléctionnant le noeud polyToSubdShape2HistPoly

Remarque :

L'affichage des images plane peut se faire par commandes mel (qui peuvent etre placee sur le shelf :)

Pour rendre visible :

setAttr imagePlane1.displayOnlyIfCurrent off;
setAttr imagePlane2.displayOnlyIfCurrent off;

Pour rendre invisible :

setAttr imagePlane1.displayOnlyIfCurrent on;
setAttr imagePlane2.displayOnlyIfCurrent on;

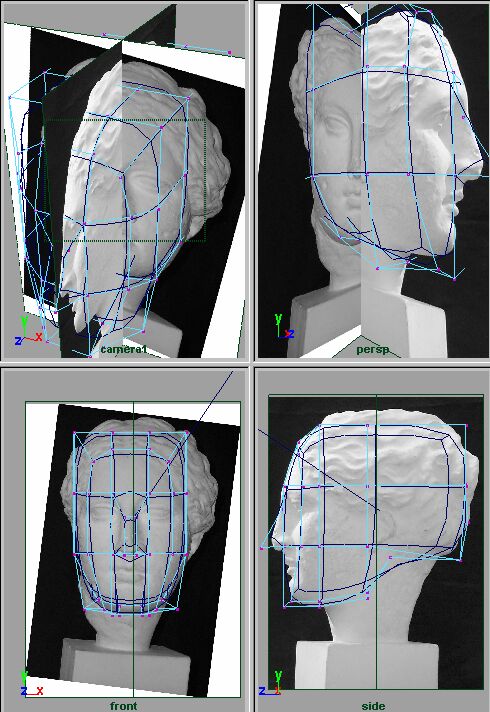

LA MISE EN PLACE DU POLYGONE SE PRESENTE AINSI :





AFFINEMENT ET MANIPULATION



Avec le Marking menu accessible avec la touche droite de la souri choisissez hierarchicalMode puis dans ce marking menu l'item point. Vous êtes au niveau zéro de votre travail sur les subdivisions surfaces. Ces points correspondent aux vertex du polygone. Si vous bouger ces points vous bougez les vertex.

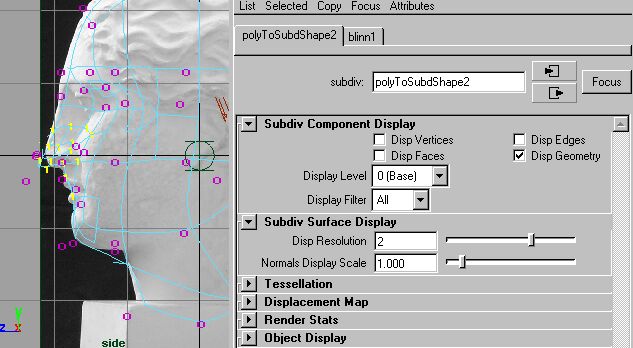

Les attributs d'affinements sont accessibles sous l'attribut editor du noeud : polyToSubdShape# ;

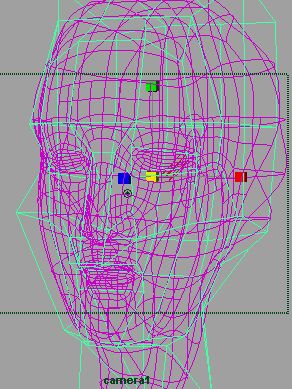

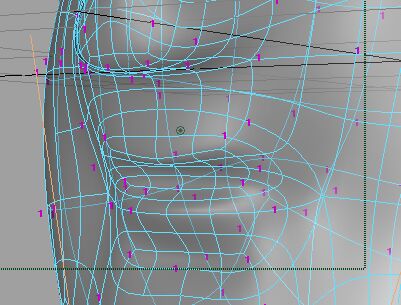

le display de niveau 1 permet deja de mettre en place les details

Il est recommandé d'appliquer un blinn sur la surface avec une reflexion importante et de positionner des lumieres afin de mettre en valeur l'objet. Un affichage en Xtray peut être utilisé

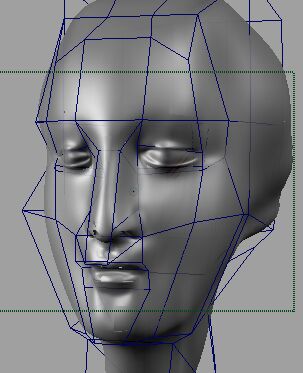

Après une première mise en place executée sur 3 niveaux de subdivisisions (0,1,2) on peut obtenir cette image :

Il reste maintenant a affiner certaines zones pour donner un peu plus de caractère à l'anatomie.
