CAMERAS

1,2,3 Node Cameras.

(Panels-Perspective-new ou Create-Camera).

•    Les Caméras de Maya sont conciderées comme des objets animés.
•    On peut créer plusieures cameras orthographiques ou perspectives.
•    Les caméras peuvent avoir plusieurs points de controles (!,2 ou3)

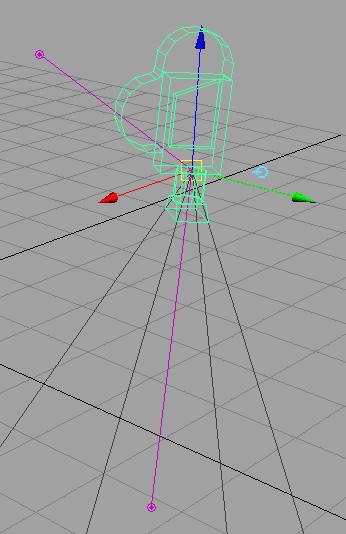

Caméra à trois points

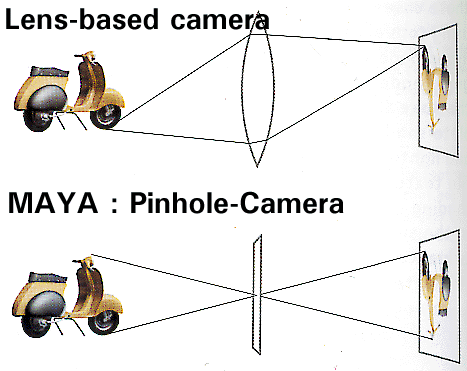

• Le modèle de perspective utilisé est celui du "Pinhole camera" :

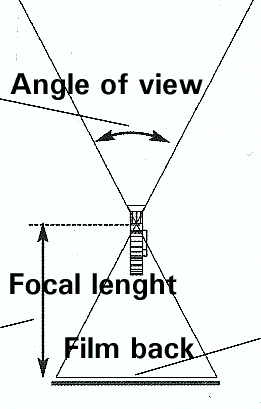

• Maya fait intervenir la taille et le rapport du film ainsi que la longueur focale :

Bouger une caméra.

Film Gate et Film Back

Règle : Avant tout rendu il est bon de définir le Film Gate en conformité à votre support final : 35 mm, Vidéo, Image fixe...

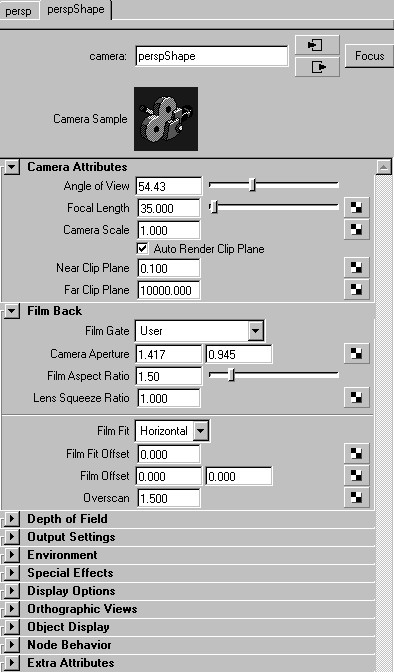

L'attribut FILM BACK lié à une caméra permet de choisir une taille de film : 35mm, 70mm, 10*12...Le film back mesuré en mm donne la longueur et la largeure du support (ou de la matrice ccd). Ce qui permet donc de définir le ratio d'image : 1.33, 1,66 etc...

Film gate renvoi à la fenêtre de prise de vue d'une caméra. Camera Aperature est donc la taille de fenêtre permettant d'exposer le film.

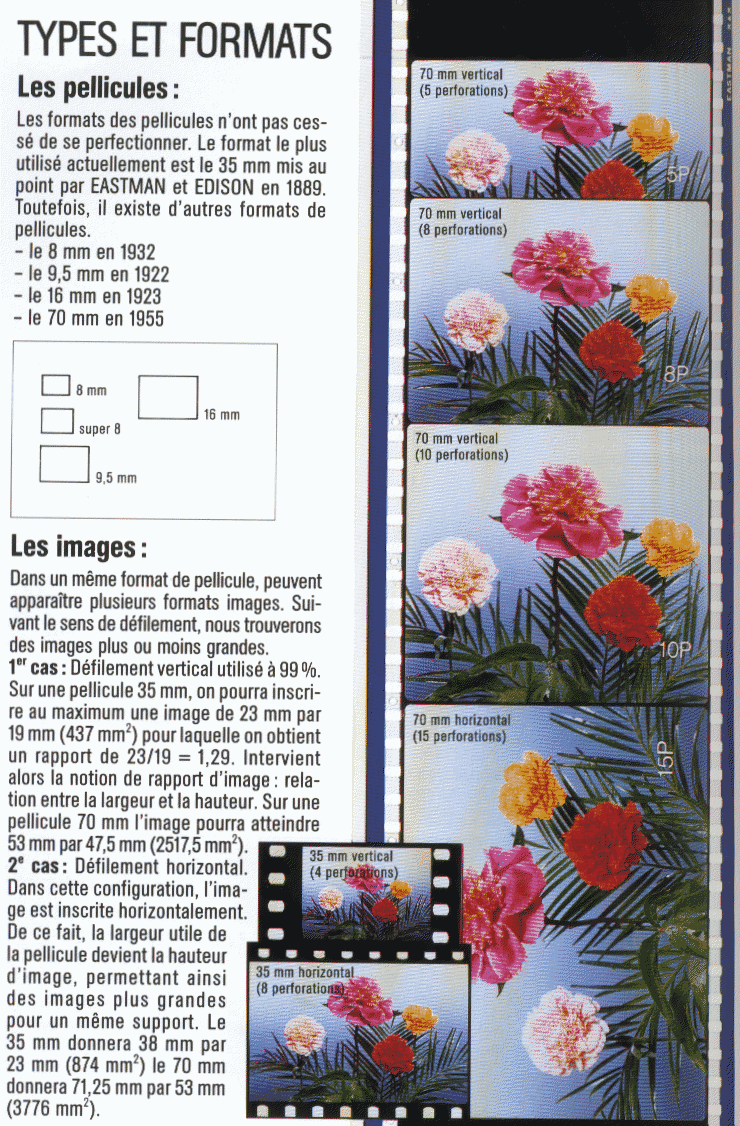

(Document Futuroscope de Poitier)

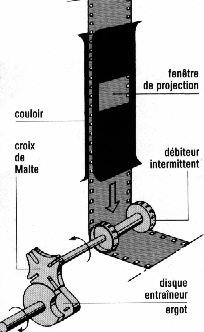

(Document Futuroscope de Poitier)

La définition du filmgate est trés importante elle tient compte du rapport de projection et dela surface de l'image sur le film. Ici l'on voit trés bien sur ce film 35 mm, l'emplacement du son et la surface exposée de limage d'un rapport 1.66

Taille du pixel et video numérique

Un moniteur d'ordinateur affiche des pixels carrés

Les pixels utilisées en video et video numerique ne sont pas carrés.

La vidéo numérique par exemple utilise un pixel de taille 1 * 1.1 ce qui nous donne un pixel ratio de .9. On remarque à ce propos que le ration d'une image NTSC sera de 720/486=1.48.

MAYA permet aussi de redéfinir la taille du pixel.

IMAGE ASPECT RATIO : C'est le rapport de la longueur sur la hauteur d'une image

ex : image aspect =Xresulution/Yresolution=720/486=1.48

L'image aspect ratio correspond à RESOLUTION GATE

PIXEL ASPECT RATIO : c'est le rapport de la Longuer sur la hauteur du pixel

ex : en video D1 le pixel aspect = x/y= 1/1.1= 0.9



DEVICE ASPECT RATIO : est representé par IMAGE ASPECT*PIXEL ASPECT

ex : Device aspect = 1.48*0.9 = 1.33

LE FILM ASPECT RATIO est la région définie par le rapport des dimension de la cmera aperature

exFilm aspect = 0.816/0.612= 1.33

Il faut donc rechercher le bon Device Aspect pour la video et le bon image ratio pour le support de filmique dans un premier temps. Puis ensuite définir la taille de son image en nombre de pixels en longueur et largeur.

( En cinéma on devra intégrer la résolution du film qui s'exprime en traits/mm/ un film de 80l/mm, correspond en fait à 160 points par millimétres....)

Confere aussi .....

Focale.

La focale fera varier l'angle de vue donc l'image passant par l'objectif sera projeter plus ou moins sur la surface du film.

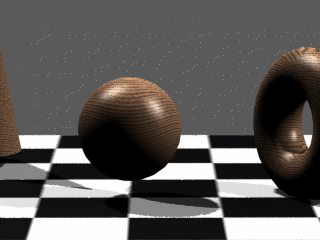

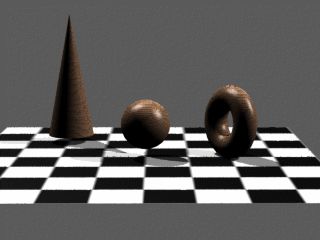

Format image : 320 x 240 (ratio : 1.33) Focal Length : 50 Camera Aperature : 0.816 x 0.612 Film Aspect Ratio : 1.33	Format image : 320 x 240 (ratio : 1.33) Focal Length : 50 Camera Aperature : 0.816 x 0.612 Film Aspect Ratio : 1.33

Le cadrage se modifie aussi pour une focale fixe en modifiant la distance de la caméra à l'objet.

On pourra de meme cumuler le mouvement de la caméra et le changement de focale (ZOOM). Trois exemples classiques peuvent ^etre indiqués sur le schema suivant

Stanley Kubrick : Paths of Glory. Scéne du champ de bataille  Alfred Hitchcock : Vertigo James stewart regarde en bas de l'escalier...  David Lean : Dr Jivago Scénes de cavaleries

Clipping Planes

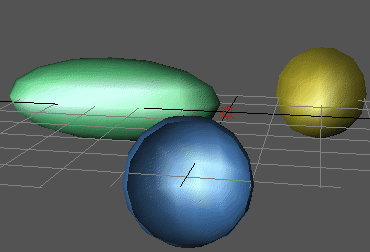

Les plans de découpe avant et arrière sur l'axe de la caméra déterminent ce qui sera rendu dans la scène finale.

La position de ces "CLIPPING PLANES" est définie dans les attributs de la caméra.Ils sont visibles dans l'interactif en activant la fenêtre Display->Camera/Light manips->clippping planes.

Attention, Maya utilise le "Z-Depth buffer" pour déterminer où les objets sont positionner par rapport aux clipping planes.Par défaut l'attribut de la caméra : Auto Render Clip Plane est activé.Maya défini automatiquement ses plans de clipping en fonctions de la position des objets dans l'espace.

(REMARQUE : Si vous avez des particules cet attribut doit être à OFF).

Boite englobante des objets.

Maya calcul en fait la position de la boite englobante de l'objet par rapport au champ de la caméra.

Dans le cas suivant l'image sera calculée, mais lentement. Si l'on coupe l'objet en plusieures parties pour obtenir des boites englobantes qui n'intersectent pas le champ de la caméra, alors ce probléme sera réglé.

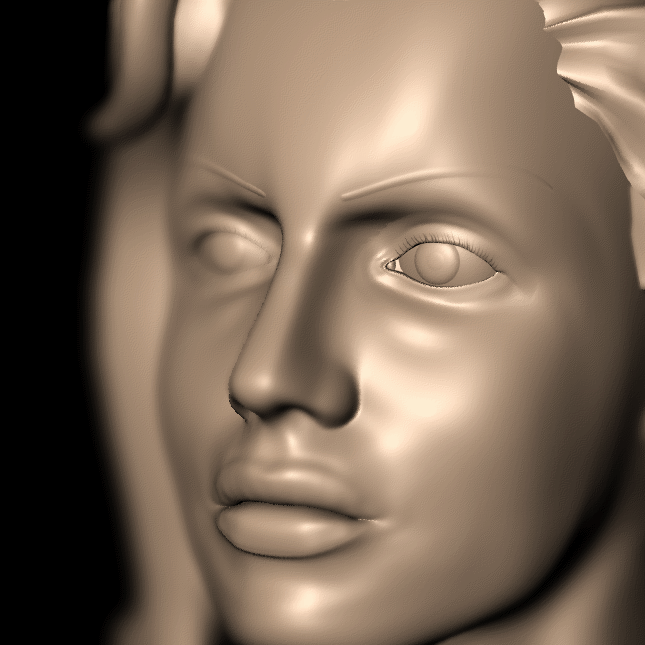

Profondeur de champ.

Afin de bien règler le plan de mise au point, il est bon de créer une camera avec deux ou trois points

(Primitive->CreateCameraOptions->Animate otptions)

Vous avez ainsi un manipulateur pour Camera1-view que vous pouvez donc placer très précisement dans votre scène

Une bonne solution avant de rendre dépendant la valeur "distanceBetween" à la valeur de "focusDistance" est de connecter l'attribut camera1_group.distanceBetween à cameraShape1.focusDistance

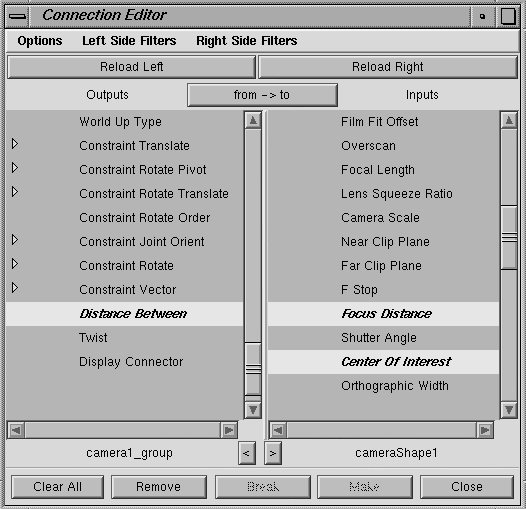

1/Ouvrez Window->Generaleditor->connectionEditor

2/ Réalisez la connection suivante : connectAttr -f camera1_group.distanceBetween to cameraShape1.focusDistance;

Ce qui donne par exemple :
