•     Les Caméras de Maya sont conciderées comme des objets animés.
•     On peut créer plusieures cameras orthographiques ou perspectives.
•     Les caméras peuvent avoir plusieurs points de controles

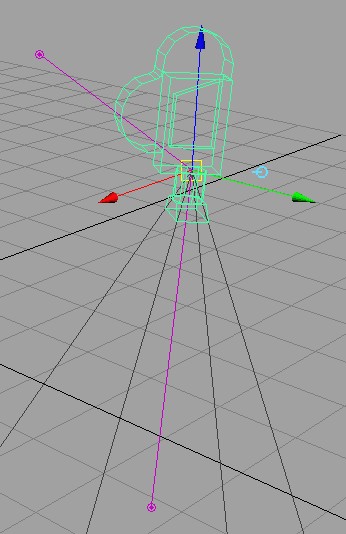

Caméra  à trois points

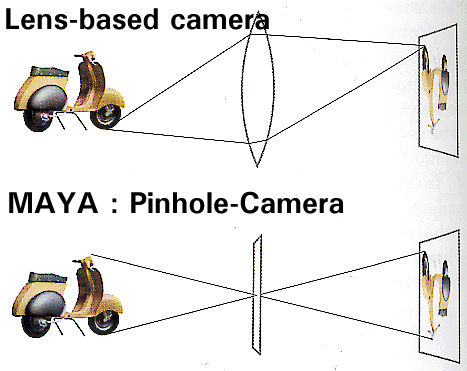

• Le modèle de perspective utilisé est celui du "Pinhole camera" :

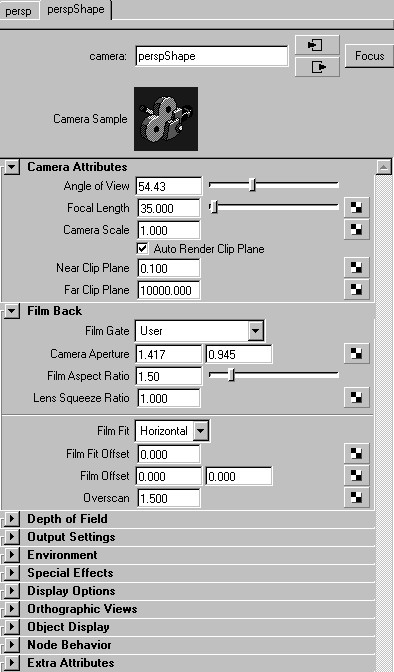

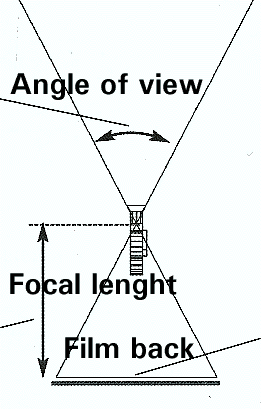

• Maya fait intervenir la taille et le rapport du film ainsi que la longueur focale :

•     Les fenêtres de MAYA peuvent supporter des images ou des textures possédant un masque permettant de simuler la technique des vitres peintes :














• Maya dans sa visualisation du calcul des images utilise une technique de calcul en temps réel : le hardware rendering, et une technique de calcul par logiciel.
• Maya permet aussi l'utilisation de calcul intéractif de l'image : IPR

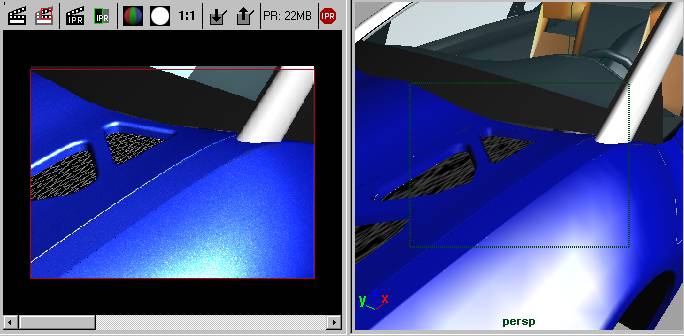

                  Fenêtre IPR                                                                                           Hardware rendering


• Maya offre cinq types de lumiéres :

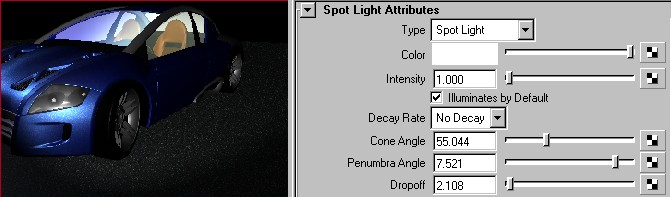

• Maya déinira interactivement le type de lumière, les paramêtres de cette lumière : couleur, intensité, éclairement , effets et ombre.
• La position de la lumière est facilitée par l'utilisation d'une caméra placée exactement à la position de l'observateur
• L'évaluation de l'éclairement se fait en temps réel grâce à IPR

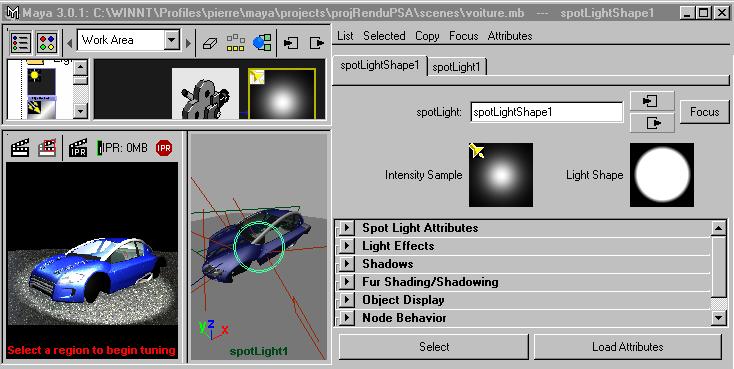

Fenêtres typiques de travail de la lumière dans Maya : Hypershad (graphe  de connection des attributs de lumiéres),
La fenêtre IPR, une vue de la scéne à partir de la source lumineuse, L'attribut editor de la lumiére.

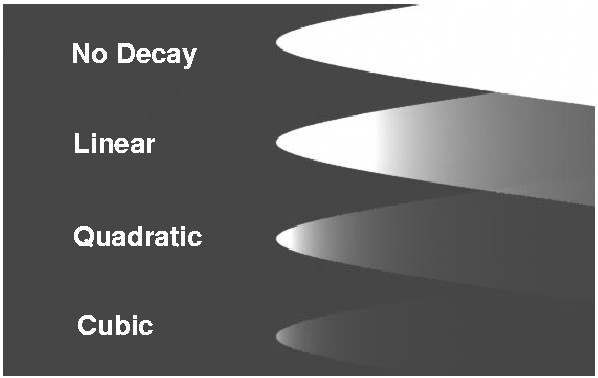

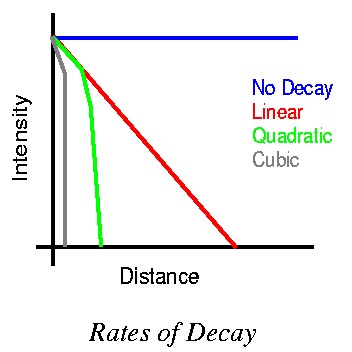

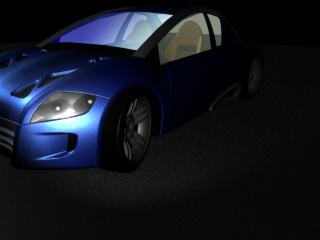

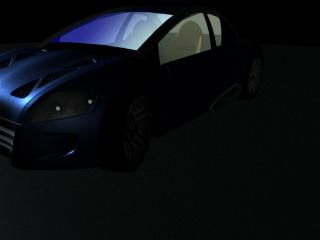

• L'éclairement se maitrise par la variation de la lumière selon la distance :

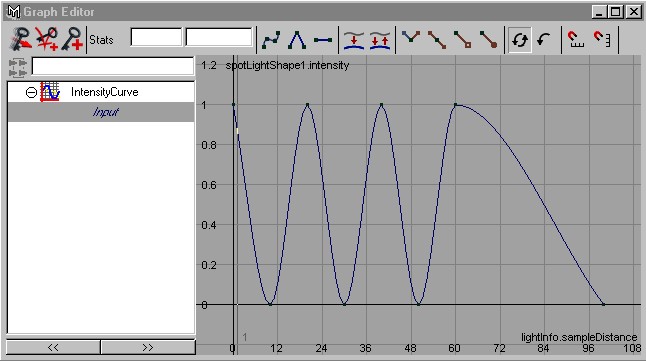

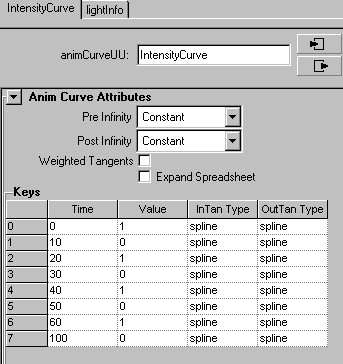

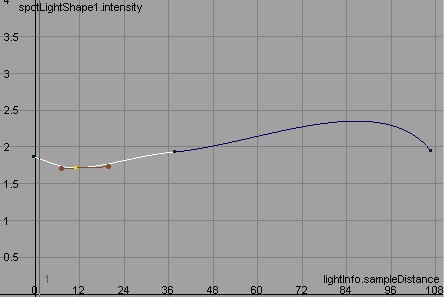

• Maya permet de modifier les limitations de ces éclairements par une courbe d'intensité :

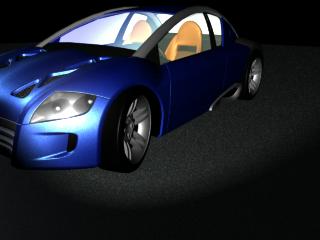

Image utilisant une lumiere d'intensite variable

Image utilisant une lumiere d'intensite lineaire

• Cette variation peut être appliquée à la couleur.
• MAYA propose un ensemble d'effets optiques, hallo, "glow", fumées :

• Maya utilise deux algorithmes d'ombres :
  • Pour le Raytracing,

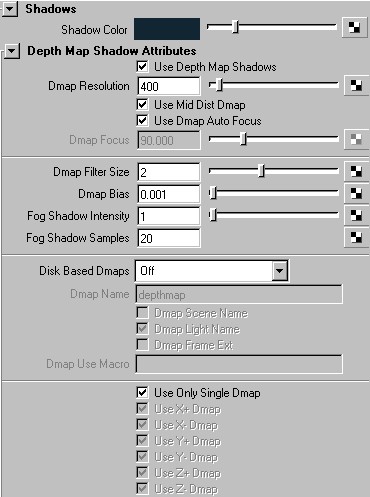

  •  Une ombre en Depth map shadow :

• Maya introduit des corrections d'artefacts connus de l'algorithme du Depth map shadow :

• Maya utilise grâce au " color mapping" l'effet "cobo".

                       Ombre "réelle" produite par un arbre de PFX

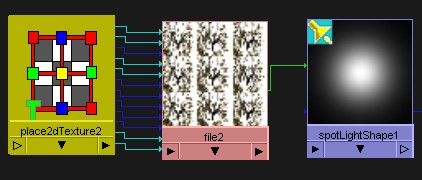

                      Dans le canal de la couleur de la lumière une image peut etre mappée, comme la projection d'une  diapositive.

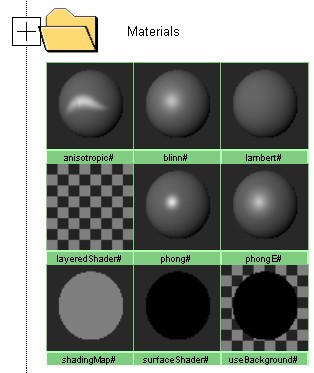

• MAYA décrit la diffusion, la transparence et la réflexion de la matière à partir des modèles lambert, phong, et blinn.

• Des descriptions de matières particulières sont proposées :

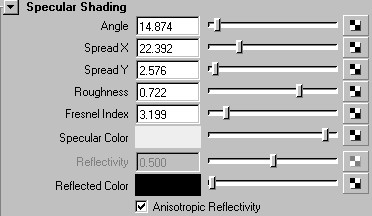

ANISOTROPIQUES :

SHADER MAP :

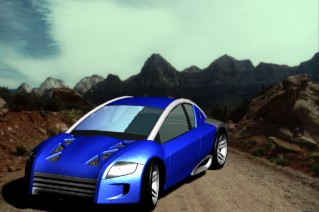

BACKGROUND :

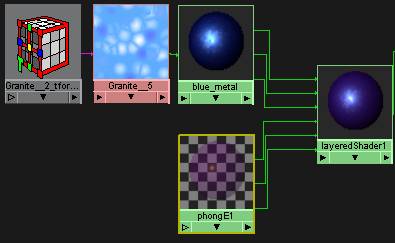

LAYER SHADERS :
Ils permettent d'organiser des couches de shaders et textures :
(pas de layer shader)

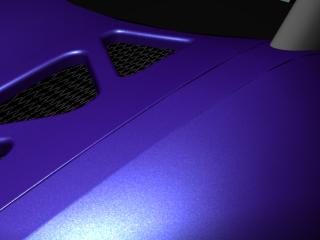

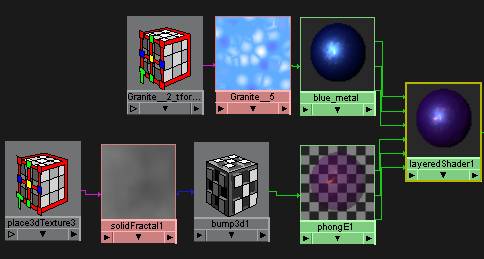

Quelques exemples de layers shaders

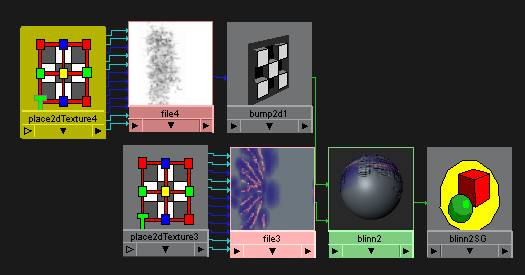

• MAYA établit des connexions entre les attributs des textures et les attributs de matières.

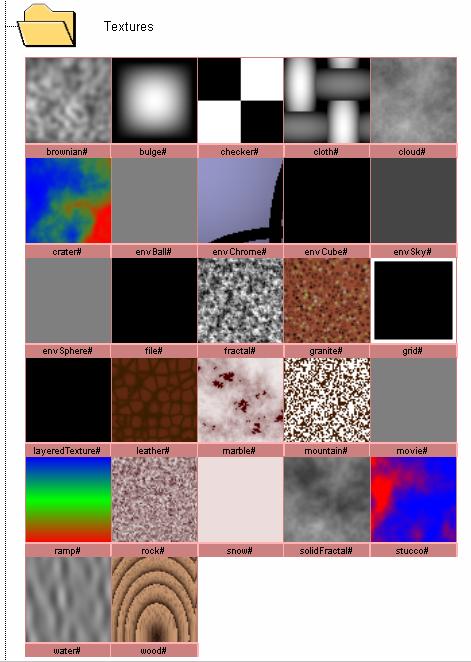

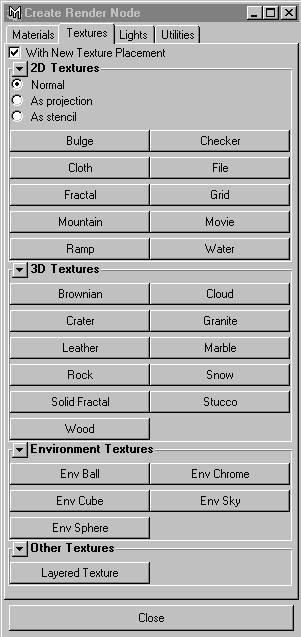

Maya utilisera des textures images ainsi que des textures procédurales. Ces textures pouront etre "mappees" en 2D, 3d et  en textures d'environement

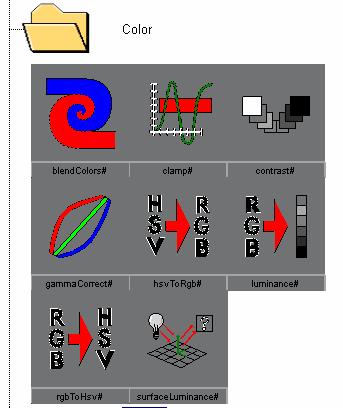

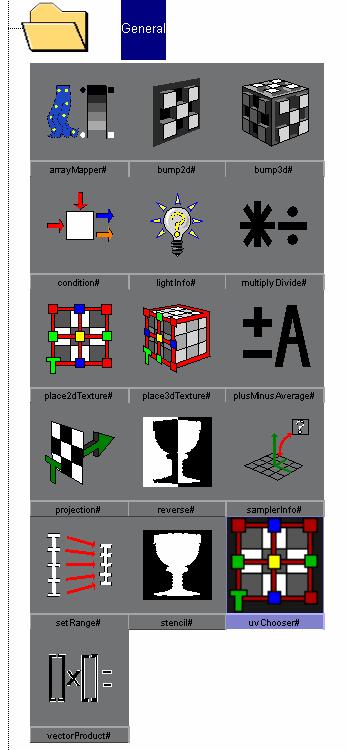

• Les attributs peuvent être modifiés par des outils de corrections colorimétriques ou par des outils de calculs.

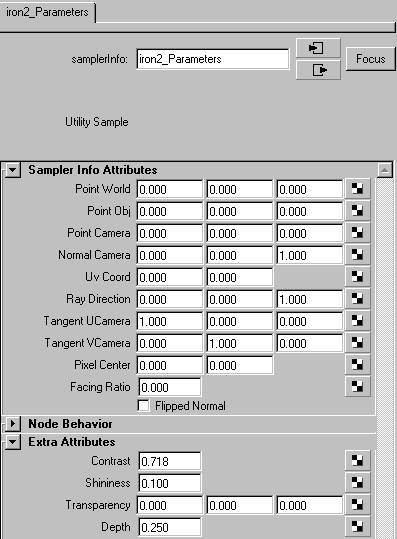

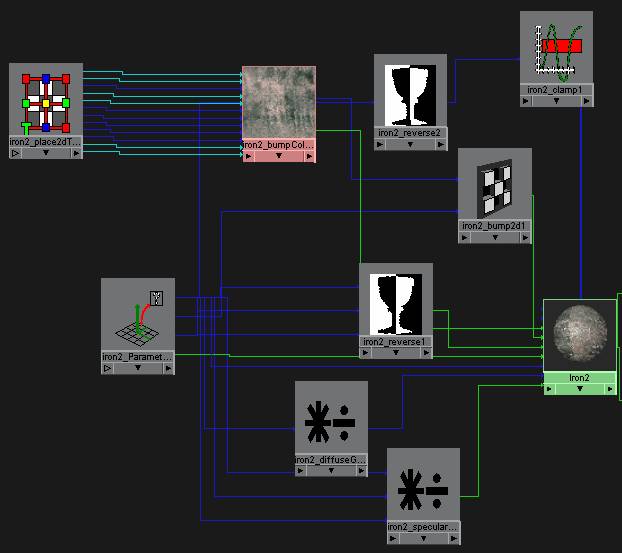

Exemple de shader faisant intervenir divers traitements :

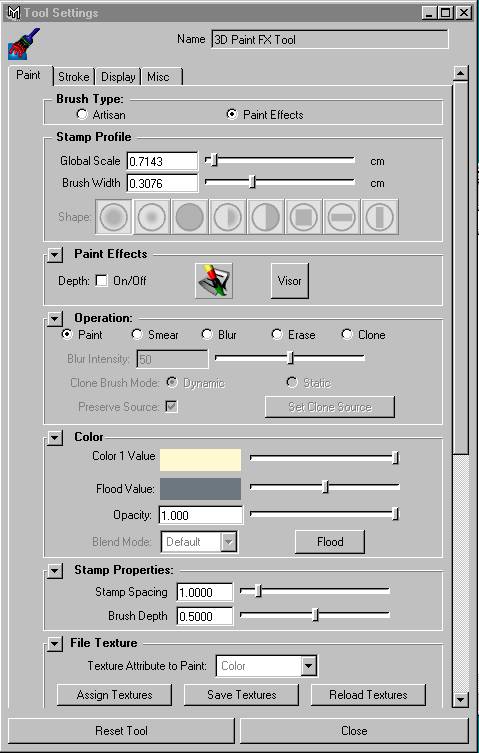

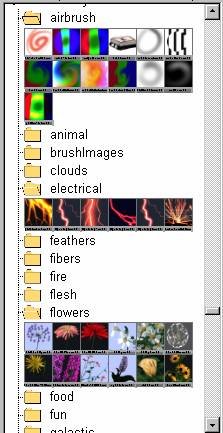

• Des outils de peinture sont utilisés pour peindre sur des objets. Ils definissent des mappes sur chacuns des attributs de matières.

• L'anti-Aliasing du contour de la forme et l'anti-Aliasing de l'ombrage sont contrôlés séparément dans MAYA

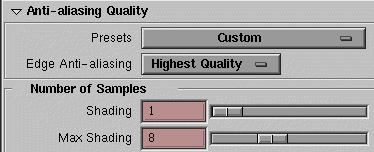

Paramètres de réglage de l'anti_aliasing :

L'anti-aliasing de bord ( Exact Area Sampling ) :

Edge AA	Samples (Subdivision du pixel )	Exemple
Low Quality	Le plus rapide, 2 points sont analysés. Pour des tests
Medium Quality	Pour chaque pixel rendu  8 points sont analysés. Pour des tests
High Quality	Pour chaque pixel rendu  32 points sont analysés. Pour des tests, et pour de la production
Highest Quality	Pour chaque pixel rendu  32 points sont analysés. Pour de la production. Cette valeur doit être utilisée avec  MAX SHADING SAMPLE. L'image est calculée en deux passages. 1- analyse 32 points par pixels, 2- analyse du contraste des couleurs de     la première analyse. Dans la région     où le constraste de couleur et élevé,    les valeurs élevées de 'shading' sont    utilisées.

• Pour les petits objets, on peut obtenir des phénomènes de flicking. Dans l'attribut éditor de la forme on activera alors des valeures propres à l'objet.

level 1 -> 32 Visibility samples level 2 -> 96 Visibility samples level 3 -> 288 Visibility samples level 4 -> 512 Visibility samples level5 -> 800 Visibility samples

• L'Anti-Aliasing de l'ombrage

La valeur shading est à 8 pour l' image de droite :

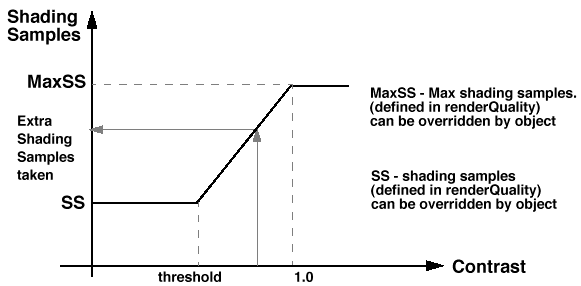

• Maya utilise un "adaptative shading".

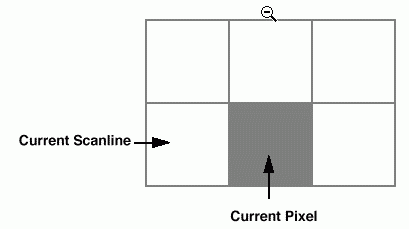

Dans un processus adaptatif Maya examine le contraste entre un pixel et ses cinq voisins,
puis compare à la valeur de threshold définie dans RenderGobal Contrast Thersold. Le choix de la valeur de shading sample est déterminée par une fonction lineaire.

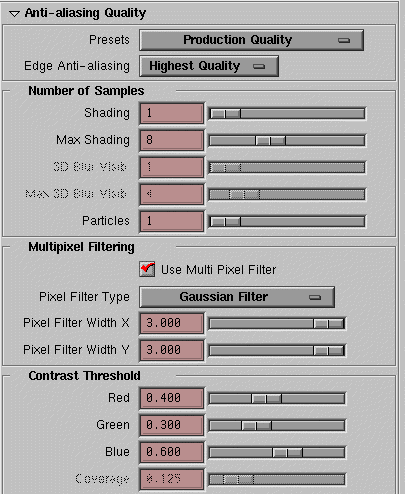

Les contrastes sont peut élevés dans cette image. Dans l'encadré rouge, les valeurs de Contrast Threshold sont R=0.4, V=0.3, B=0.6. L'anti-Aliasing est pauvre. Dans l'autre partie les valeurs de Contrast Threshold sont R=0.2, V=0.15, B=0.3. L'anti-Aliasing est de bonne qualité.


• Une image peut être entiérement floutée.

Par exemple un filtre gaussian sera appliquer sur une surface de 3 X 3 pixels sur chaques pixels de l'image.

Le filtrage des fichiers de texture contribuera à la qualité et à la rapidité de l'image rendue.

les filtrages sont accessibles dans les attributs de materiaux .

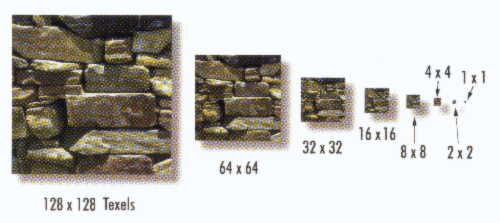

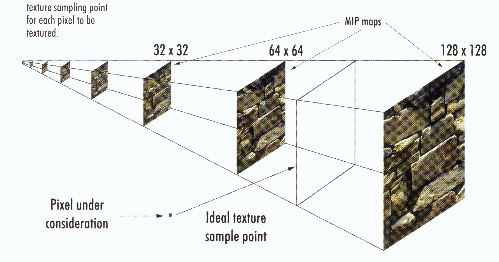

MIP MAPING. (Multum In Parvo : beaucoup de choses à la même place)



(Document Intergraph )

 En ajustant les valeurs de filter et filter offset nous pouvons nous "déplacer" dans la résolution de la MIMAP Filter vers 0 utilise la mipmap la plus importante. Filter Offset vers 1utilise la mipmap la plus petite.

LES AUTRES FILTRES

Quadratic, Quartic, Gaussian .

BOT

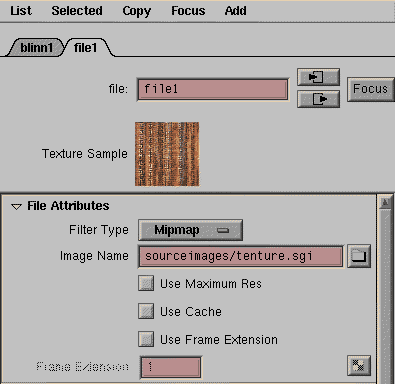

SI l'attribut Use Cache est indiqué, plus d'espace disque est utilisé et mois d'espace mémoire est occupé. Les textures sont placées dans un répertoire temporaire.



CAUSTICS.

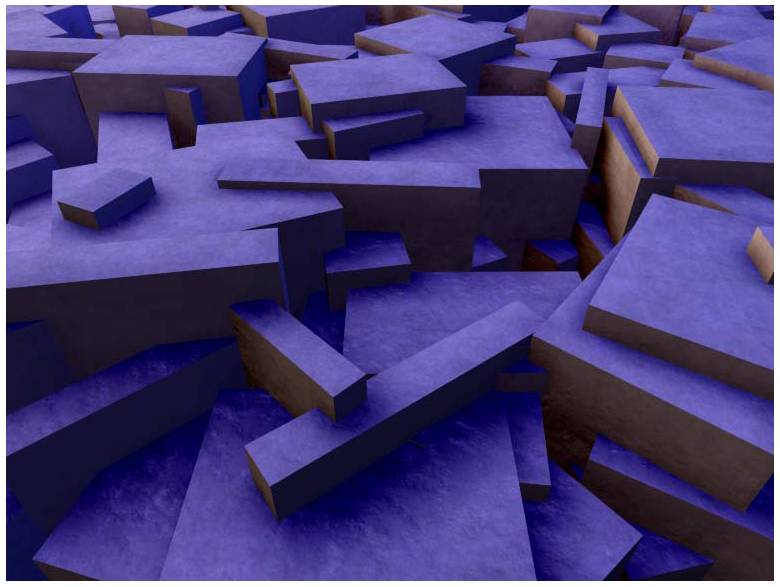

SIMULATION DE RADIOSITE (Emmanuel CAMPIN : http://www.pixho.com):
