LES NIVEAUX DE DETAILS :

La création réaliste de plantes induit une manipulation géométrique d'objets polygonaux très lourde. Natfx introduit une grande maîtrise de la résolution des géométries par la détermination de NIVEAUX DE DETAILS (Level Of Detail). Des parties de la plantes peuvent possèder plus de facettes que d'autres afin d'accentuer la qualité de la forme.

Après avoir choisi et caractérisé des plantes dans la "nursery" de Natfx . Une information de niveaux de détails est sauvegardée dans les attributs de la plantes. Au cours d'une mise en scène des plantes on utilisera les niveaux de résolution les plus propices.

• Le premier niveau est le "bilboard" :

Ce sont des plans se coupant à angle droit en leur centre et portant l'image de la plante.La résolution de la plante n'est donc que de deux facettes !. Cette représentation est à privilégier pour un placement des objets dans la scène. (En raytracing l'on peut calculer l'ombre de ces arbres.)

Après que la plante soit définie dans le "le tuner" elle est véritablement concidérée dans Maya comme un objet qui sera un arbre au moment venu.

Arbre affiché sous forme de BilBoard:

image : bilboard1.tif

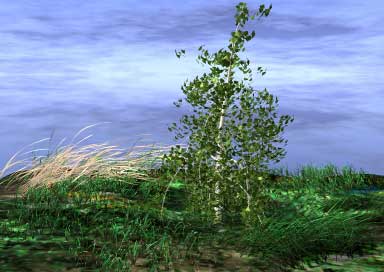

Arbre affiché avec un LevelOfDetail choisi pour faire apparaître la géométrie :

 image : bilboardsans.tif

Il est très pratique de manipuler les éléments dans MAYA par les manipulateurs des bilboards :

• Le deuxième niveau est celui du chargement de la géométrie :

Les feuilles, les fleures, le bois des plantes sont affichées. Cette representation est utilisée dans les plans rapprochés ou dans les plans animés. Le changement de résolution est animable.

LES BILBOARDS :

Position de la plante dans l'espace MAYA.

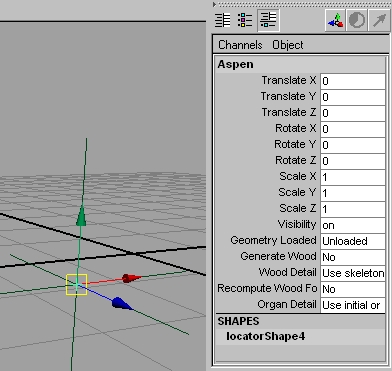

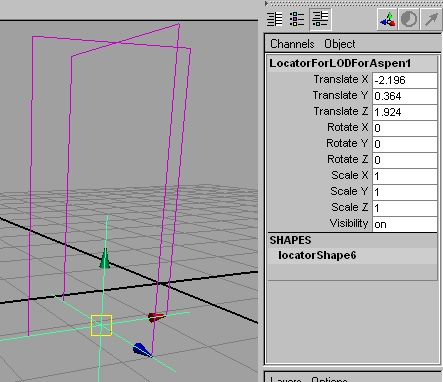

Après avoir sélectionné une plante à partir de la fenêtre du plug-in Natfx et avoir activer le bouton MAYATIZE l'arbre se présente sous forme de bilboard. Sous le dièdre se trouve un "locator" qui à pour structure de nom : LocatorForLODFor{nom de la plante}. Il sert à positionner la plante.

(La touche 6 affiche les plans mappés du bilboard.)

Le locator est la croix verte.

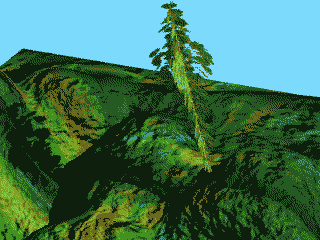

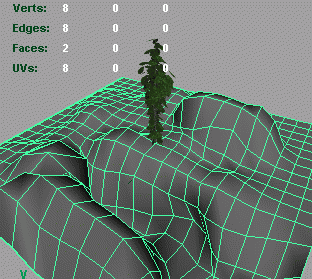

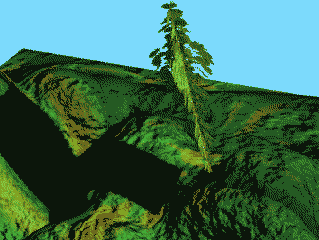

Exemple de positionnement d'un arbre :

Les bilboards permettent dans Maya de placer facilement les plantes.

• A partir du signet natfx du shelf, ouvrez la fenêtre Natfx.
• Dans la nursery choisissez la plante Basswood, puis appuyez sur le bouton Create Life
• Sélectionnez dans la partie Preview la plante, puis activez Send to Pool.

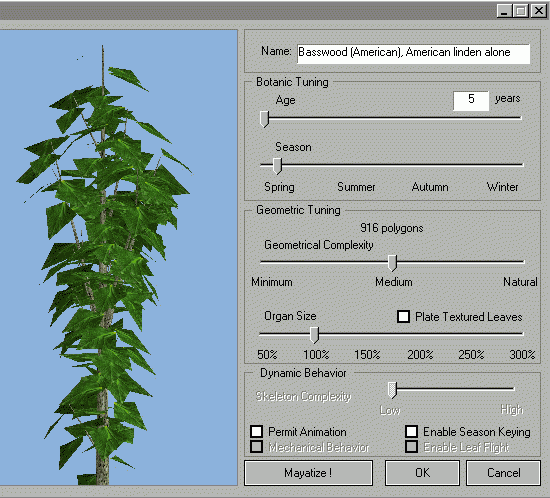

• Sélectionnez dans la partie Pool la plante, puis activez Plant Tuner. Donnez ces paramètres :
• Activez le bouton Mayatize!
• Dans maya la touche 6 vous permet de voir les mappes.
• Créez un plan nurbs déformé (patches 20*20)
• Sélectionnez le locator de la plante

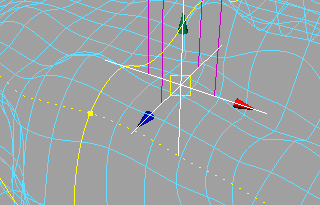

• Déplacez vous sur la surface, appuyez sur la touche droite de la souri pour choisir dans le marking menu surface point . (la surface devient bleue, donc vous pouvez choisir le composant surface point ).Avec la touche shift appuyée déplacez-vous sur la surface pour choisir un point.

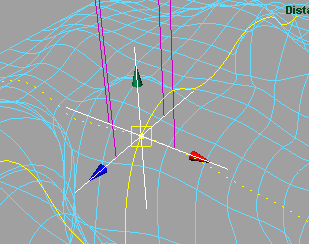

• Dans le menu Modify choisissez Snap Align Objects -> point to point

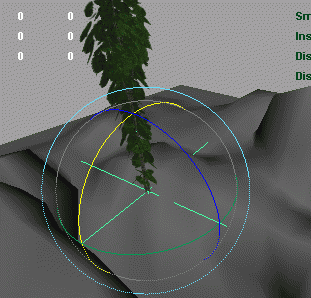

• Sélectionnez le locator et en activant la touche R vous réorientez l'arbre comme vous le desirez.

Autres suggestions...

Votre surface peut être active (Modify->Make Life) et votre Locator sera toujours en déplacement sur cette surface.

Calcul de l'ombre bilboard :

Dans Maya Il est recommandé de lier des lumières aux plans du bilboards pour avoir un éclairement cohérent ä la scène.

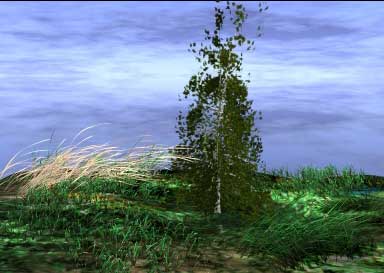

L'ombre découpée de l'arbre se calcule en RAYTRACING dans MAYA .

Ombre en Depth Map ShadowOmbre en raytracing

(render Global->raytracing on et ombre en raytracing pour la ou les sources lumineuses)

La géométrie.

Chargement de la géométrie et méthode d'acces à la géométrie de l'arbre :

• A partir de natfx créez une plante

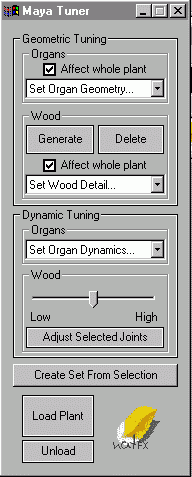

• Activez à partir de la fenêtre natfx le maya tuner :

• Sélectionnez dans la fenêtre outliner le noeud se situant juste en dessous de la racine de la hiérarchie de la plante.

• Indiquez le bouton Load Plant de la fenêtre Maya Tuner pour charger la géométrie.

Remarque : si l'on séléctionne par boite englobant le pied de l'arbre dans la fenêtre graphique on peut activer la channel box de la géométrie de l'arbre.

Accès à la poignée de la plante.

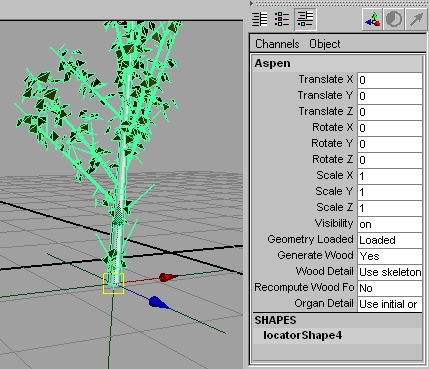

Un léger zoom avant fait apparaître Le "handle" de la plante....

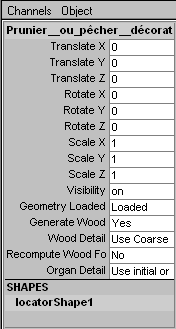

La séléction de cet handle permet d'afficher les attributs dans la channel window...

Il suffit de déterminer Geometry loaded et geometry wood

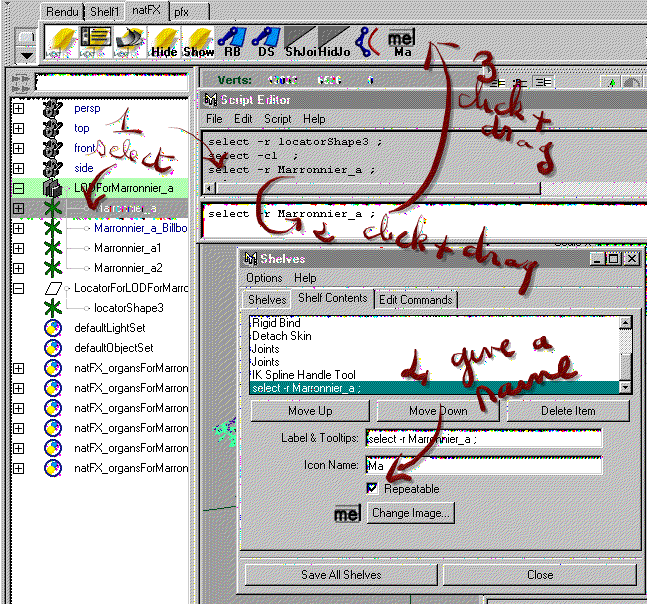

Accès au noeud de la définition botanique de la plante par mel et par shelf.

Dans certain cadrage il est difficile dans l'interactif d'atteindre par une boite anglobante le pied de l'arbreDans la fenêtre de ligne de commande ou bien dans la fenêtre de script editor

• Séléctionnez dans l'outliner le noeud qui vous intéresse.
• Copiez -draggez la ligne mel vers le shelf
• Ouvrez le shelf editor, pour donner un nom a cette icone.
• La séléction de cette icone vous permet d'avoir accès aux attributs importants de la plante.

Les attributs permettant la modification géométriques de la plantes.

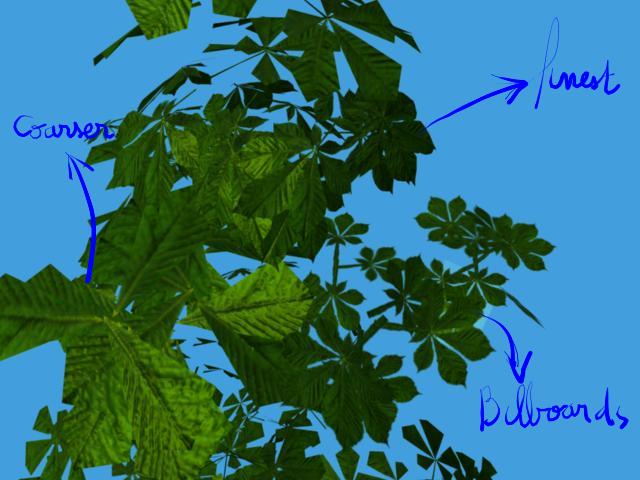

Natfx offre la possibilité de modifier la résolution des feuilles : Natfx défini la qualité de la géométrie du bois :

Coarsest renvoie à une géométrie légère, Finest à une géométrie fine.

Résolution de parties d'arbres

Natfx permet de définir une partie ou la totalité d'une résolution des feuilles ou des branchages.

Ce choix est actif lorsque dans le MAYA tuner le bouton Affect whole plant est défini.

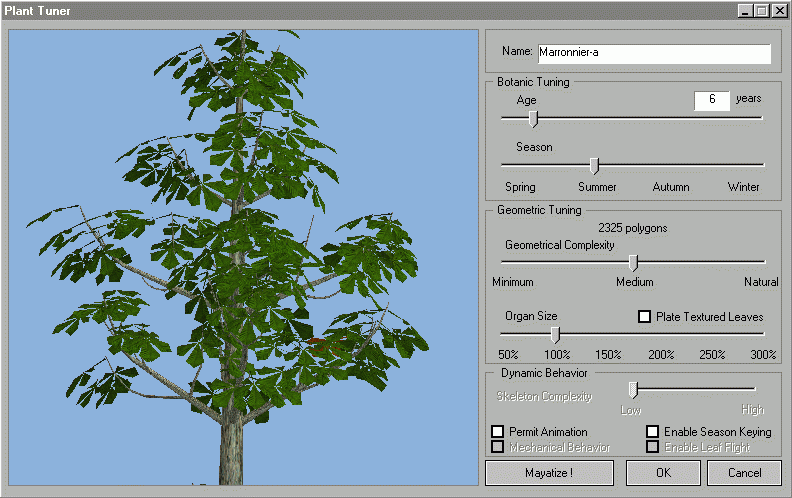

• Céons un marronier .

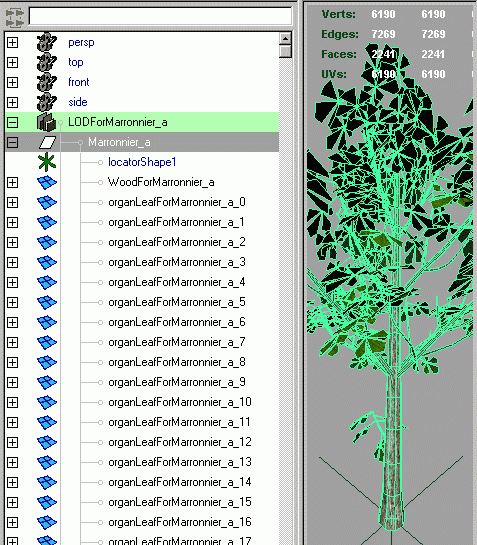

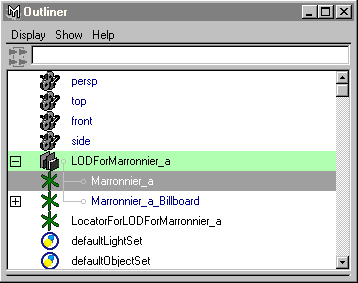

• Dans l'interface maya , sélectionnez le noeud Marronier-a pour obtenir dans le channel editor l'acces a l'attribut geometry loaded, qui doit etre posisionne a LOADED

-

• Il est conseiller de creer des layers sur lequels vous aurez les feuilles, les troncs et branches.Utilisez dans le shelf Natfx l'icone : -
• Dans la fenêtre layer visualisez uniquement les feuilles :

-

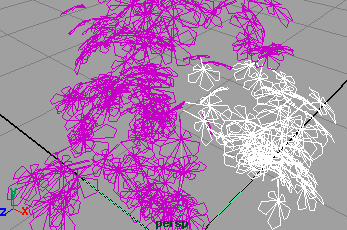

• Choisissez dans l'interactif les feuilles désirées :

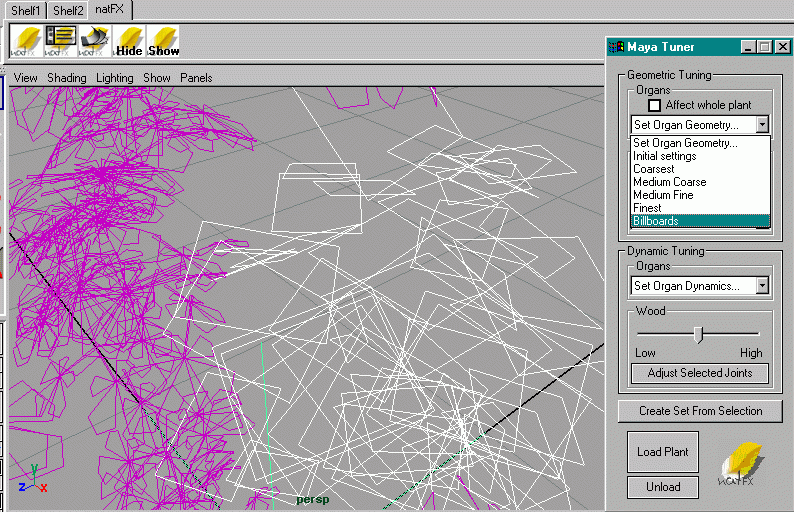

• Dans la fenêtre MayaTuner choisissez une résolution :

-

Certaines geometries sont allegees:

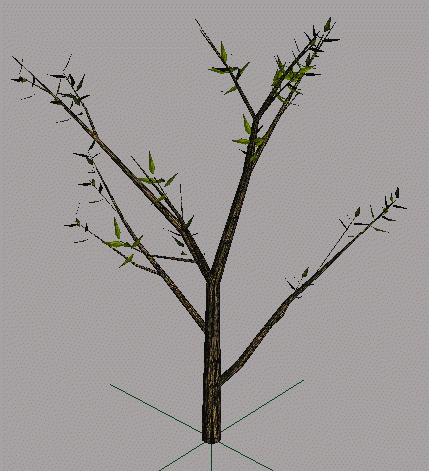

Animation de la résolution du bois d'une plante.

• Créez une plante.IL FAUT QUE CETTE PLANTE EST UN SQUELETTE.
• PLANT is ALIVE dans la fenetre NTAFX doit etre active avant d'2tre envoyee dans Maya
• Séléctionnez le noeud portant le nom de la plante Activez LoadPlant

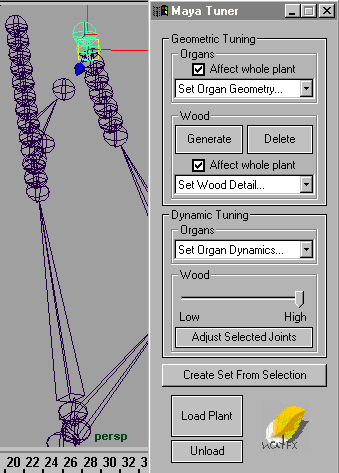

• Dans MayaTuner , vérifiez que sous la partie wood Affect Whole plant soit actif

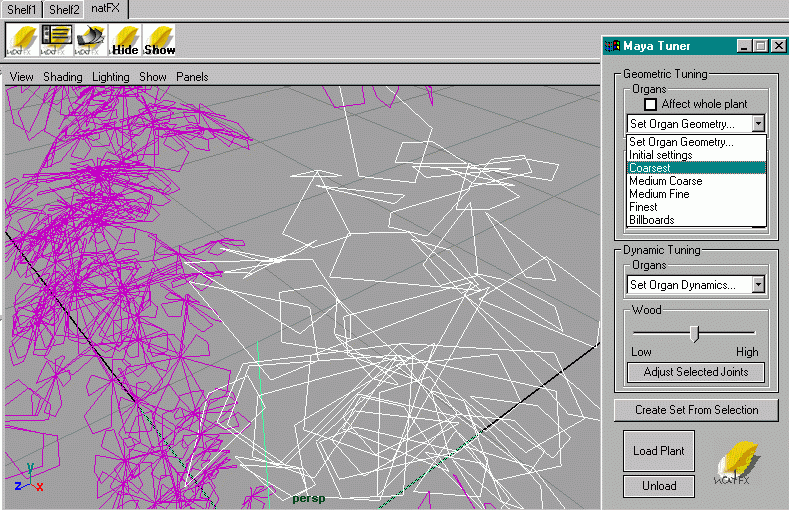

• Dans MayaTuner , choisissez la valeur COARSEST dans le champ set Wood detail.
• Dans MayaTuner , activez Generate

REMARQUE : dans le channel attribut editor vous avez acces au attributs de résolution.Ce qui permet d'animmer le choix des résolutions :

Résolution de parties d'arbres

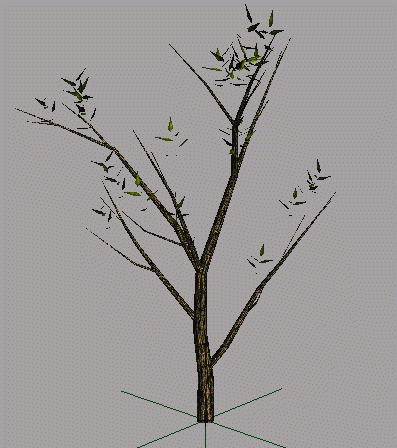

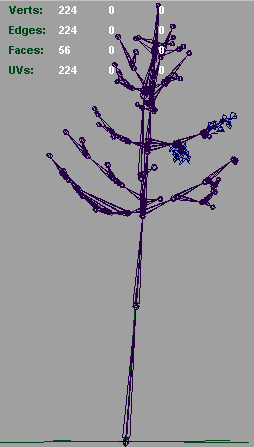

Elle peut se faire à partir de la subdivision des os. La géometrie est automatiquement calculée à partir des os ;

Dans le plant Tuner La complexitée du squelette de l'arbre peut etre très élevée et permet evidement d'obtenir une souplesse du bois. Dans ce cas elle sera générale. Il est plus interessant de choisir une complexite basse. et de redéfinir des portions de squellet edont la quantite de joint permettra une plus grande souplesse de la branche ou du tronc.

• Créez un arbre aux quarante ecus de 7 ans , en hiver, complexité géométrique Medium et de complexite de squelette basse. l'animation est permise.

• Pour "assouplir" une branche, sélectionnez un joint

• Dans le maya Tuner Choisissez dans la partie wood le nombre de joint qui permet d'assouplir le mieux votre branche

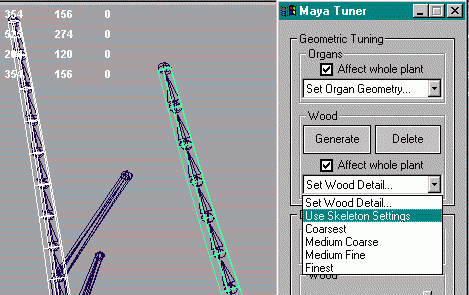

• Choisissez dans le Maya Tuner dans la partie Wood dans le champ " set Wood Detail" Use Skeleton settings La géométrie sera construite en fonction des joints

Une partie de la géométrie du tronc peut etre resolue sans etre calculee en fonction du nombre de joint.

•
• Sélectionnez le noeud LocatorForLODForArbre_aux_quarante_ecus
• Touche shift attachee sélectionnez un joint
• Dans Maya Tuner dans la partie Wood, Affect whole plant ne doit pas etre cliqué
• le champ Set Joint Detail est à No wood , pour ce résultat:

DEFORMATION DES PLANTES.

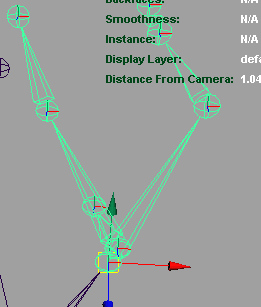

Afin de perturber le bel équilibre des arbres de Natfx, il est interessant de se servir du squelette afin de modifier l'aspect de l'arbre :

• Sélectionnez un joint du squelette.
• Modifiez son orientation
• A partir de Maya Tuner Wood Detail = UseSkeleton settings
• Faites Generate

Pour un l'utilisateur Maya la géométrie est accessible par tout les outils de séléctions, par artisan et par les deformeurs.

On peut modeler la géométrie, mais revenir à la mise en detail offerte par Natfx fait perdre cette transformation.
