TECHNIQUE DE MODELISATION PAR PROXY

Version Maya 2011

1/Création d'un diédre

2/Création d'une forme de référence

3/ Smooth proxy

4/ Déploiement des uvs

PREPARATION DU DIEDRE

1/ Création de deux plans supportant l'image de face et l'image de profil

La taille des images utlisées est de 301*226 pixels. Nous créerons deux plans de 30,1*22.6 les plans seront d'une seule face.

• Vérifiez d'abord que Create_>polygone Primlitive_>Intercative creation soit OFF.
• Creéez les plans Create_>polygone Primlitive_>plane/options

vous obtenez :

• Renommez dans la fenetre OUtliner vos plan

• Sauvegarder cette scene sous le nom plan.ma ( n'oubliez pas d'avoir défini préalablement)un projet par File->Projet->set
• affichez les couleures de l'objet en activant l'icone d'un petit cube bleu permettant le mode shading all
• Vous obtiendez la même commande en activant dans le Pop up menu lié à la fenêttre perspective le menu Shading->Smooth sfaing All

vous obtenez :

2/ Séléctionnez le plan FACE et assignez lui un shader

Méthode 1 :

• Dans le shelf Rendering, apres avoir selectionné le plan cliquez sur l'icone sphére lambert .

• Renommez ce "shader" en LambertFace dans l'attribute editor lié à la forme

METHODE 2

• séléctionnez le plan de PROFIL
• et avec la touche droite de la souris vous ouvrez un "Marking Menu" vous permettant d'accéder à la commande Assign New material.
• Une fenetre s'affiche et vous choisierez Un lambert
• Renommez le
• Placez une image sur le plan

(Nous utilisons dans cet exemple une image détourée pour faciliter le travail ...)

• Selectionnez le plan de FACE
• Dans l'attribut editor qui lui est associé activez le signet lamberFace
• Cliquez sur l'icone cadrillée Noir et blans se trouvant sur la ligne color

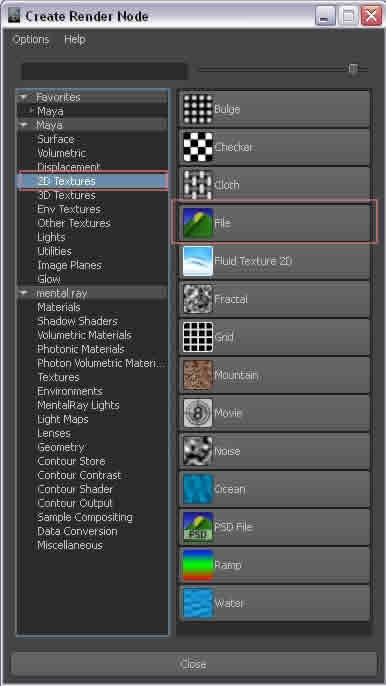

• Vous ouvrez la fenêtre Create render Node, où vous choisierez l'icone FILE

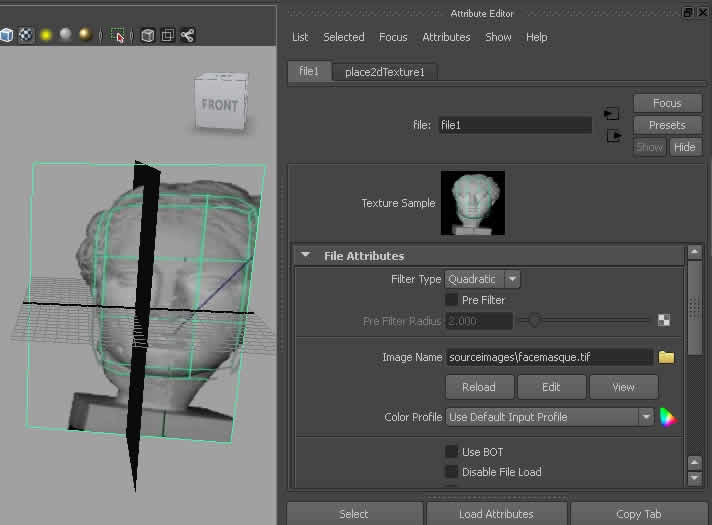

Chargez l'image de FACE :

( Activez la petite sphere quadrillée afin de voir l'image mappée sur la surface )

Si l'image apparait déformée, c'est que les UVS de votre forme ne sont pas "normalisés" : Activez une fois la forme séléctionnée le menu EDITS UVS -> Normalize

Faites de même pour le plan de profile,

Vous obtenez alors le résultat suivant :

Il reste à rendre l'affichage cohérent

• Activez à partir du menu lié à la fenêtre l'option :

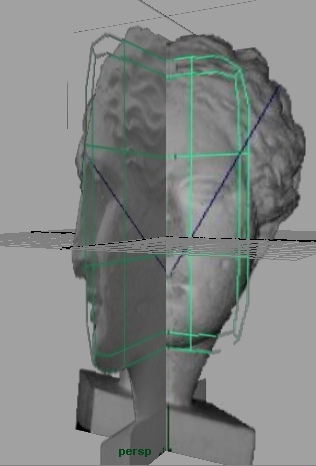

• Shading ->Polygone transparencing sorting
• Pour obtenir :

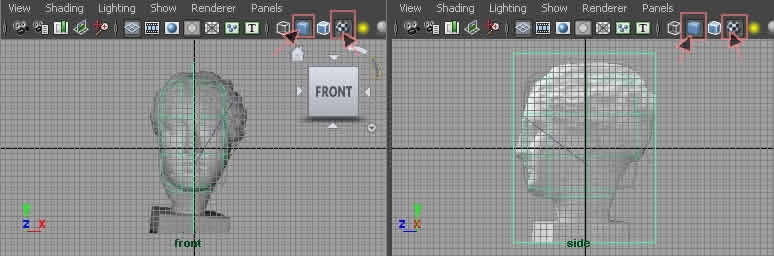

• Il se peut qu'e vous ne voyez pas les surfaces avec les images en vue de SIDE et en VUE de FRONT
• Vérifiez que pour chacune de ces vues vous ayez activez les paramètres suivants :

3/Pour finalisez

Il faudra rendre inactif ces plans en déplacement en rotation et en echelle.

• séléctionnez les deux objets
• Activez la Channel Box
• Séléctionnez les Translate, Rotate et Scale
• Activez dans le menu Channels : Lock selection

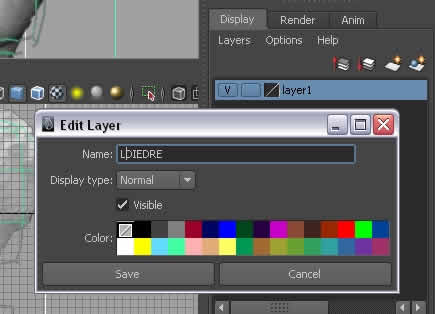

• Séléctionnez le diedre et placez les dans un Layer nommé LDIEDRE

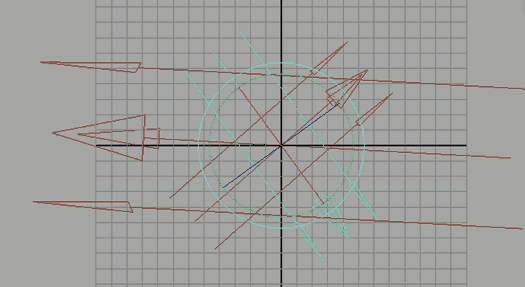

• Par la suite nous aurons besoin d'eclairer la scene. Nous proposons Trois lumiere infinies deux de fac à 45 degré et une eclairant l'arriere.

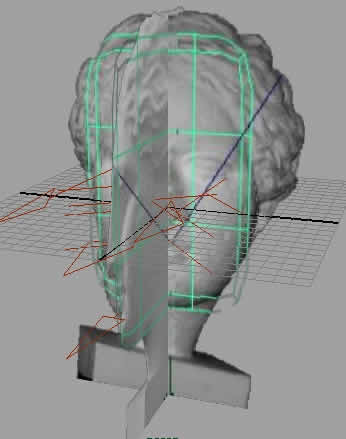

Ce qui dennera apres avoir activer l'icone USE ALL LIGHT le resultat suivant :

On créera un Layer nomméLLight

Si l'on ne veut pas afficher les dessins des sources lumineuses dans la scène on choisiera de désactiver Light dans le menu Show lie à la fenêtre SAUVEZ le fichier sous le nom diedre.ma

PREPARATION DU CUBE DE BASE POUR LE PROXY ->
